Пусковой ток в AV-системах: почему мультимедийное оборудование нельзя включать одновременно

Современная мультимедийная система в конференц-зале, ситуационном центре, музее или общественном пространстве — это не один проектор и пара колонок. Это целый технический комплекс: видеостены, проекторы, камеры, микрофоны, DSP-процессоры, усилители, медиаплееры, серверы, коммутаторы, контроллеры и системы управления.

Представьте зал совещаний: утром оператор нажимает одну кнопку, и одновременно запускаются видеостена, проектор, несколько усилителей, медиасервер, камеры, DSP-процессор и сетевое оборудование. Снаружи это выглядит как обычное включение системы. Внутри электросети в этот момент десятки блоков питания стартуют одновременно — и именно здесь возникает риск.

Пока система работает в штатном режиме, её суммарный ток относительно предсказуем: он складывается из потребления отдельных устройств и меняется в зависимости от нагрузки. Но самый рискованный момент наступает не во время работы, а при включении.

В первые мгновения после подачи питания многие устройства кратковременно потребляют ток значительно выше рабочего. Это называется пусковым током. В зависимости от типа оборудования, блока питания, схемы soft-start и состояния сети он может превышать рабочий ток в несколько раз, а у отдельных устройств — значительно больше.

Если включить всю AV-систему одновременно “одним рубильником”, пусковые токи отдельных устройств складываются. Это может вызвать просадку напряжения, срабатывание автоматов, ошибки запуска, аварийную перезагрузку оборудования, повышенную нагрузку на блоки питания, контакторы, входные цепи и разъемы.

Для пользователя это выглядит просто: часть экранов не включилась, проектор ушел в ошибку, звук появился не во всех зонах, медиаплеер перезагрузился, а автомат в щите выбило в самый неподходящий момент.

На практике это не всегда заканчивается мгновенной поломкой, но риск для дорогой системы возрастает. Возможны отказы блоков питания, нестабильный старт устройств, сбои инициализации, преждевременный износ компонентов и простой объекта.

В проектах стоимостью 30–50 млн рублей и выше цена ошибки особенно велика: простой зала, выезд инженеров, замена блоков питания и повторная настройка могут стоить дороже, чем правильно спроектированная система питания.

Поэтому в профессиональных проектах питание AV-оборудования не подают хаотично. Устройства делят на группы и включают по сценарию: сначала сетевую и управляющую инфраструктуру, затем источники и процессоры, далее видеоустройства, а усилители — обычно последними.

• При включении блоки питания, усилители, проекторы и экраны кратковременно потребляют повышенный ток.
• Если включить всю систему одновременно, пусковые токи складываются.
• Это может вызвать просадку напряжения, срабатывание автоматов, ошибки запуска и ускоренный износ оборудования.
• Последовательное включение распределяет пиковые нагрузки во времени.
• Для этого используют секвенсоры, управляемые PDU, релейные модули, контакторы и системы централизованного управления.

Ниже — без глубокого погружения в электротехнику, но достаточно точно, чтобы понять, почему проблема возникает даже у исправного оборудования.

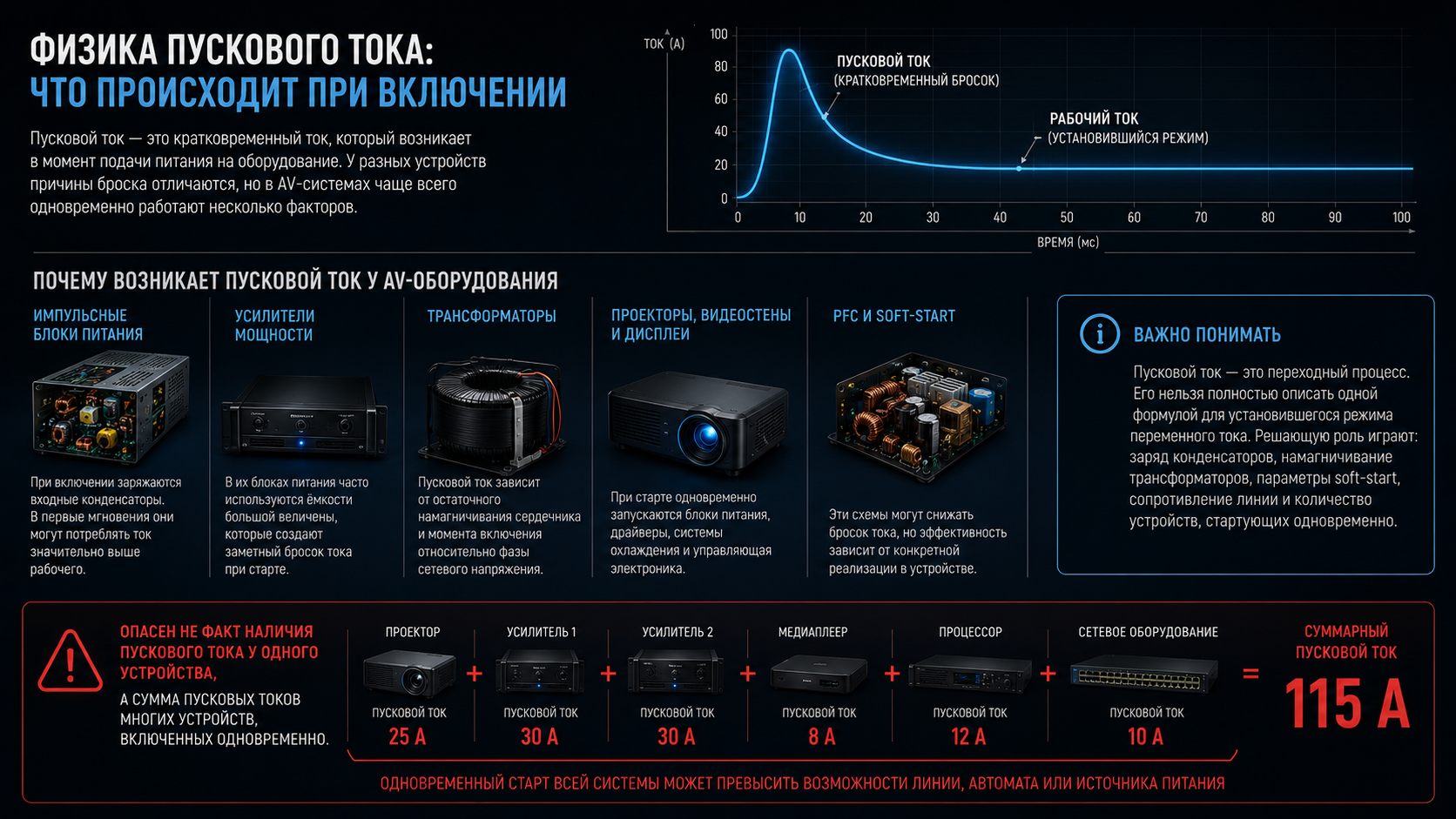

Пусковой ток — это кратковременный ток, который возникает в момент подачи питания на оборудование. У разных устройств причины броска отличаются, но в AV-системах чаще всего одновременно работают несколько факторов.

• Импульсные блоки питания. При включении заряжаются входные конденсаторы. В первые мгновения они могут потреблять ток значительно выше рабочего.
• Усилители мощности. В их блоках питания часто используются ёмкости большой величины, которые создают заметный бросок тока при старте.
• Трансформаторы. Пусковой ток зависит от остаточного намагничивания сердечника и момента включения относительно фазы сетевого напряжения.
• Проекторы, видеостены и дисплеи. При старте одновременно запускаются блоки питания, драйверы, системы охлаждения и управляющая электроника.
• PFC и soft-start. Эти схемы могут снижать бросок тока, но эффективность зависит от конкретной реализации в устройстве.

Важно понимать: пусковой ток — это переходный процесс. Его нельзя полностью описать одной формулой для установившегося режима переменного тока. В штатном режиме ток действительно связан с напряжением и импедансом нагрузки, но в момент включения решающую роль играют заряд конденсаторов, намагничивание трансформаторов, параметры soft-start, сопротивление линии и количество устройств, стартующих одновременно.

Для простой цепи переменного тока в установившемся режиме импеданс можно описать так:

Z = R + j(XL - XC)

А модуль импеданса:

|Z| = √(R² + (XL - XC)²)

Тогда ток в упрощенном виде:

I = U / |Z|

Но эта формула описывает установившийся режим, а не весь процесс включения. Поэтому при проектировании электропитания AV-системы ориентируются не только на номинальную мощность, но и на паспортные данные оборудования: номинальный ток, допустимый inrush current, длительность импульса, тип блока питания, наличие PFC, soft-start и требования производителя к защитным автоматам.

Опасен не сам факт наличия пускового тока у одного устройства, а сумма пусковых токов многих устройств, включенных одновременно. Именно эту проблему решают секвенсоры, управляемые PDU и сценарии централизованного управления.

При одновременном включении всей системы нагрузка на сеть возникает резко. Чем больше устройств стартует в один момент, тем выше вероятность, что суммарный пусковой ток превысит возможности линии, автомата, контактора или источника питания.

Возможные последствия:

• срабатывание автоматического выключателя;
• просадка напряжения в линии;
• ошибки инициализации устройств;
• аварийная перезагрузка медиаплееров, процессоров или контроллеров;
• повышенная нагрузка на входные цепи блоков питания;
• ускоренный износ реле, контакторов, разъемов и конденсаторов;
• в отдельных случаях — отказ блока питания или другого узла оборудования.

Поэтому задача проектировщика — не “победить физику”, а не допустить ситуации, когда десятки устройств создают один общий пиковый бросок тока.

Ограничители пускового тока могут быть полезны для отдельных устройств или небольших групп нагрузки. Они уменьшают бросок тока при включении и снижают нагрузку на входные цепи.

Но параметры таких устройств нужно подбирать по паспортным данным: номинальному току, допустимому inrush current, типу нагрузки, длительности импульса и условиям монтажа. Для крупной AV-системы одного ограничителя обычно недостаточно. Требуется распределение нагрузки по линиям, автоматам, фазам и сценарий последовательного включения.

Секвенсоры питания

Секвенсор — это устройство, которое подает питание на группы оборудования в заданной последовательности и с заданными задержками. Контроллер задает логику включения, а силовые реле или выходные каналы коммутируют нагрузку.

Секвенсор не делает “плавный пуск” каждого блока питания. Его главная задача — развести стартовые пики разных групп оборудования во времени.

Секвенсор снижает суммарный одновременный бросок тока, но не обязательно ограничивает пусковой ток каждого отдельного устройства. Его задача — не сделать “плавный пуск” каждого блока питания, а развести стартовые пики во времени.

В профессиональных секвенсорах обычно можно настраивать задержки включения и отключения по каналам. Количество каналов, допустимый номинальный ток и допустимый пусковой ток зависят от конкретной модели. При выборе важно смотреть не только номинал канала, но и тип нагрузки, inrush current, ресурс контактов, требования к автоматам и схему подключения.

Если каналов недостаточно, секвенсоры можно объединять каскадно. Один блок работает как управляющий, а остальные выполняют команды по заданному сценарию. Это удобно в больших стойках и распределенных AV-системах.

Дополнительные функции профессиональных секвенсоров могут включать:

• дистанционное включение и выключение;
• интеграцию с системами управления;
• аварийное отключение по внешнему сигналу;
• индикацию состояния каналов;
• работу с однофазной или трехфазной сетью в зависимости от модели;
• каскадирование нескольких устройств.

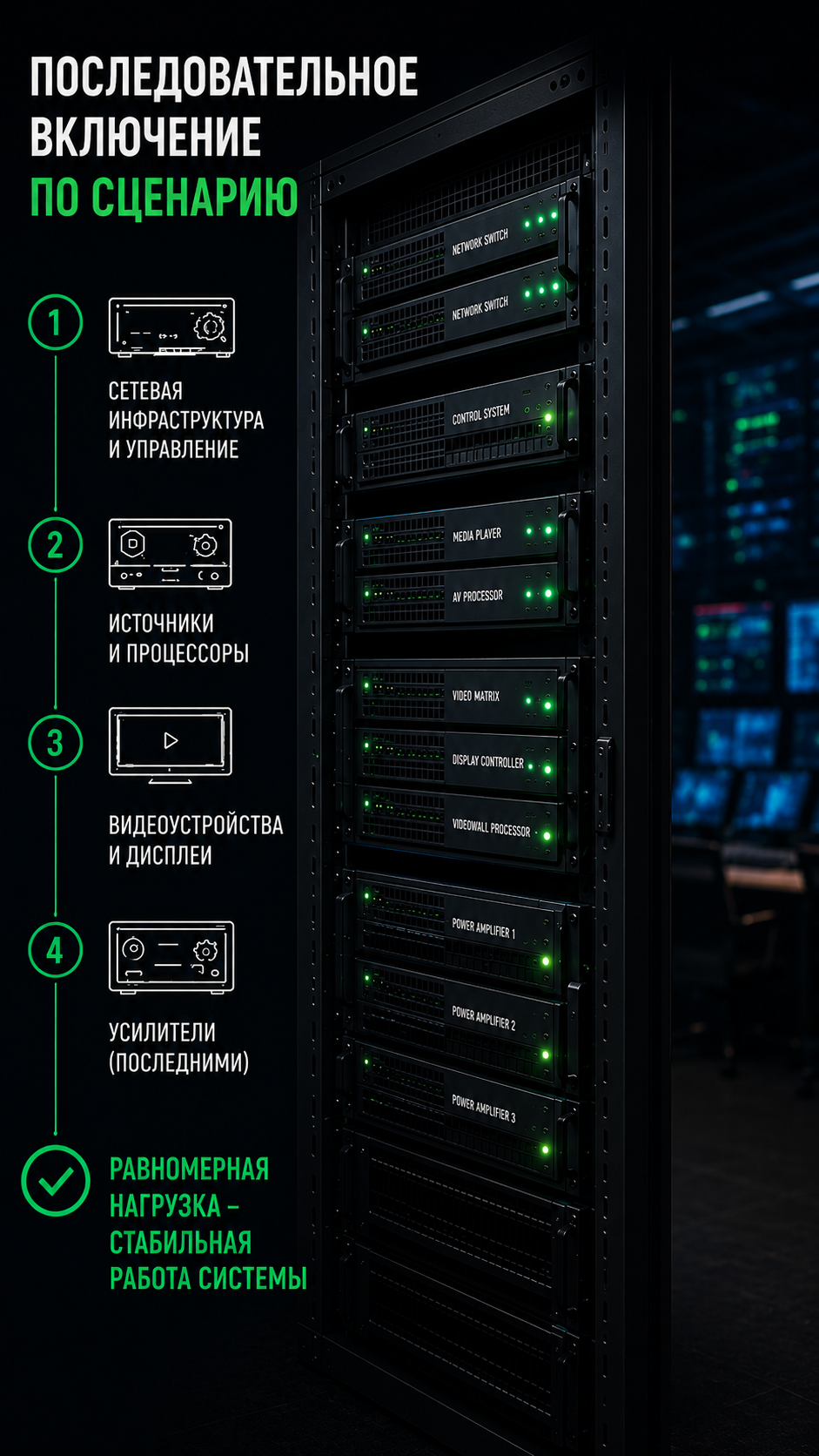

Типовой порядок включения зависит от проекта, но часто используется такая логика:

Такая последовательность не является универсальной для всех объектов. Итоговый сценарий включения зависит от состава оборудования, требований производителей, логики управления и особенностей эксплуатации.

При выключении порядок часто обратный, но с важными исключениями:

• усилители обычно выключают первыми;
• проекторы нельзя обесточивать до завершения охлаждения, если это требуется моделью;
• серверы, медиаплееры и управляющие компьютеры должны корректно завершать работу;
• видеостены выключаются по инструкции производителя;
• сетевое оборудование обычно выключают последним.

Управляемые PDU с мониторингом

В некоторых проектах питание AV-оборудования организуют через интеллектуальные PDU — управляемые блоки распределения питания. Они позволяют включать и отключать розетки или группы розеток удаленно, отслеживать нагрузку и интегрироваться с системами мониторинга.

Профессиональные PDU могут поддерживать web-интерфейс, SNMP, журналирование, измерение тока, управление отдельными розетками, оповещения и интеграцию с системами диспетчеризации. Для защищенного управления чаще используют SNMPv3, если это поддерживается оборудованием и политиками объекта.

К управляемому PDU подключают несколько устройств или групп нагрузок, но важно соблюдать ограничения:

• суммарная мощность PDU;
• ток на каждую розетку;
• ток на группу розеток;
• ток на фазу;
• допустимый inrush current;
• требования к автоматам и кабелям;
• тип нагрузки и ресурс коммутационных элементов.

PDU особенно удобны в стойках, где требуется удаленное управление, мониторинг и перезапуск отдельных устройств. Но профессиональные управляемые PDU с надежной коммутацией и измерением нагрузки стоят заметно дороже простых распределителей питания, поэтому их подбирают под задачи проекта.

Централизованное управление

В современных AV-системах запуск оборудования часто выполняется из единого интерфейса: сенсорной панели, кнопочной панели, планшета или рабочего места оператора. Пользователь выбирает сценарий — например, “презентация”, “видеоконференция” или “мероприятие” — а система сама включает нужные устройства в правильной последовательности.

Важно различать два уровня управления: силовую коммутацию и логическое включение.

• Силовая коммутация подает или снимает питание 220 В через секвенсоры, управляемые PDU, IP-реле, релейные модули или контакторы.
• Логическое включение отправляет устройствам команды по IP, RS-232, API, CEC, Wake-on-LAN или другим интерфейсам.

Wake-on-LAN подходит только для оборудования, которое уже подключено к питанию, находится в режиме ожидания и поддерживает пробуждение по сети. WoL не заменяет секвенсор или PDU, потому что не коммутирует силовое питание и не снижает пусковой ток при первичной подаче напряжения.

Поэтому в профессиональной системе централизованное управление обычно запускает общий сценарий: сначала питание подается по группам с задержкой, затем устройства активируются командами управления, а при выключении система корректно завершает работу медиаплееров, проекторов, серверов и усилителей.

Большинство проблем возникает не из-за одного “плохого” устройства, а из-за отсутствия общей логики питания. Ниже — ошибки, которые часто встречаются при проектировании и эксплуатации мультимедийных комплексов.

• включать всю стойку или весь зал одним автоматом без задержек;
• не учитывать паспортный inrush current оборудования;
• подбирать автоматы только по рабочему току, без учета пусковых процессов;
• подключать мощные усилители и видеостены в одну группу запуска;
• использовать PDU без проверки допустимого пускового тока и ресурса реле;
• обесточивать проекторы до завершения охлаждения;
• считать Wake-on-LAN заменой силовой коммутации;
• не разделять оборудование по линиям, фазам и функциональным группам;
• не документировать группы питания и порядок включения;
• не проверять сценарий запуска под реальной нагрузкой перед сдачей объекта.

Комплектация системы электропитания выбирается на этапе проектирования AV-комплекса. Проектировщики и специалисты по электроснабжению рассчитывают рабочие нагрузки, пусковые токи, распределение по линиям, автоматам, стойкам, фазам и сценариям включения.

При расчете учитывают:

• номинальную мощность и рабочий ток оборудования;
• паспортный inrush current и длительность пускового импульса;
• наличие soft-start и PFC;
• количество устройств, включаемых одновременно;
• сечение и длину кабельных линий;
• падение напряжения;
• характеристики автоматических выключателей;
• селективность защит;
• распределение нагрузки по фазам;
• требования производителей оборудования;
• необходимость ИБП, стабилизаторов, секвенсоров, PDU или контакторов.

Для трехфазных систем особенно важно равномерно распределить нагрузку и не допустить перекоса фаз. В крупных проектах оборудование группируют не только по мощности, но и по функциональной логике: сеть и управление, источники сигналов, обработка, видео, усилители, серверы, критичные устройства.

Подбор автоматов, кабелей, защитных устройств и схемы электропитания должен выполнять профильный специалист с учетом действующих норм и требований объекта.

Одновременное включение крупной AV-системы “одним рубильником” повышает риск перегрузки линии, просадки напряжения, срабатывания защит, ошибок запуска и ускоренного износа оборудования. В отдельных случаях это может привести к отказам блоков питания и простою объекта.

Правильное решение — не пытаться включить всё сразу, а организовать поочередную подачу питания с задержками. Так пусковые нагрузки распределяются во времени, а система стартует предсказуемо и безопаснее.

Для этого используют секвенсоры, управляемые PDU, релейные модули, контакторы и централизованное управление. Конкретное решение подбирают на этапе проекта с учетом мощности оборудования, пусковых токов, фаз, автоматов, требований производителей и сценариев эксплуатации.

Грамотно спроектированное электропитание — это не второстепенная часть AV-системы, а условие её надежной работы. Особенно когда речь идет о мультимедийном комплексе стоимостью десятки миллионов рублей.

При проектировании конференц-залов, музеев, ситуационных центров и общественных пространств систему питания стоит продумывать вместе с AV-архитектурой: группами нагрузок, сценариями запуска, резервированием, мониторингом и удобным управлением для пользователей.

1. Что такое пусковой ток в мультимедийной системе?

Пусковой ток — это кратковременный повышенный ток, который возникает в момент включения оборудования. В AV-системах он связан с запуском блоков питания, зарядом конденсаторов, работой трансформаторов, усилителей, проекторов, видеостен и другой электроники.

2. Почему нельзя включать AV-систему одним рубильником?

При одновременном включении пусковые токи всех устройств складываются. Это может привести к просадке напряжения, срабатыванию автоматов, ошибкам запуска, перезагрузке оборудования и повышенной нагрузке на блоки питания. Поэтому крупные AV-системы включают по группам с задержками.

3. Что такое секвенсор питания и зачем он нужен?

Секвенсор питания — это устройство, которое включает группы оборудования в заданной последовательности. Он не убирает пусковой ток полностью, но распределяет стартовые пики во времени, чтобы вся система не создавала один большой бросок тока при включении.

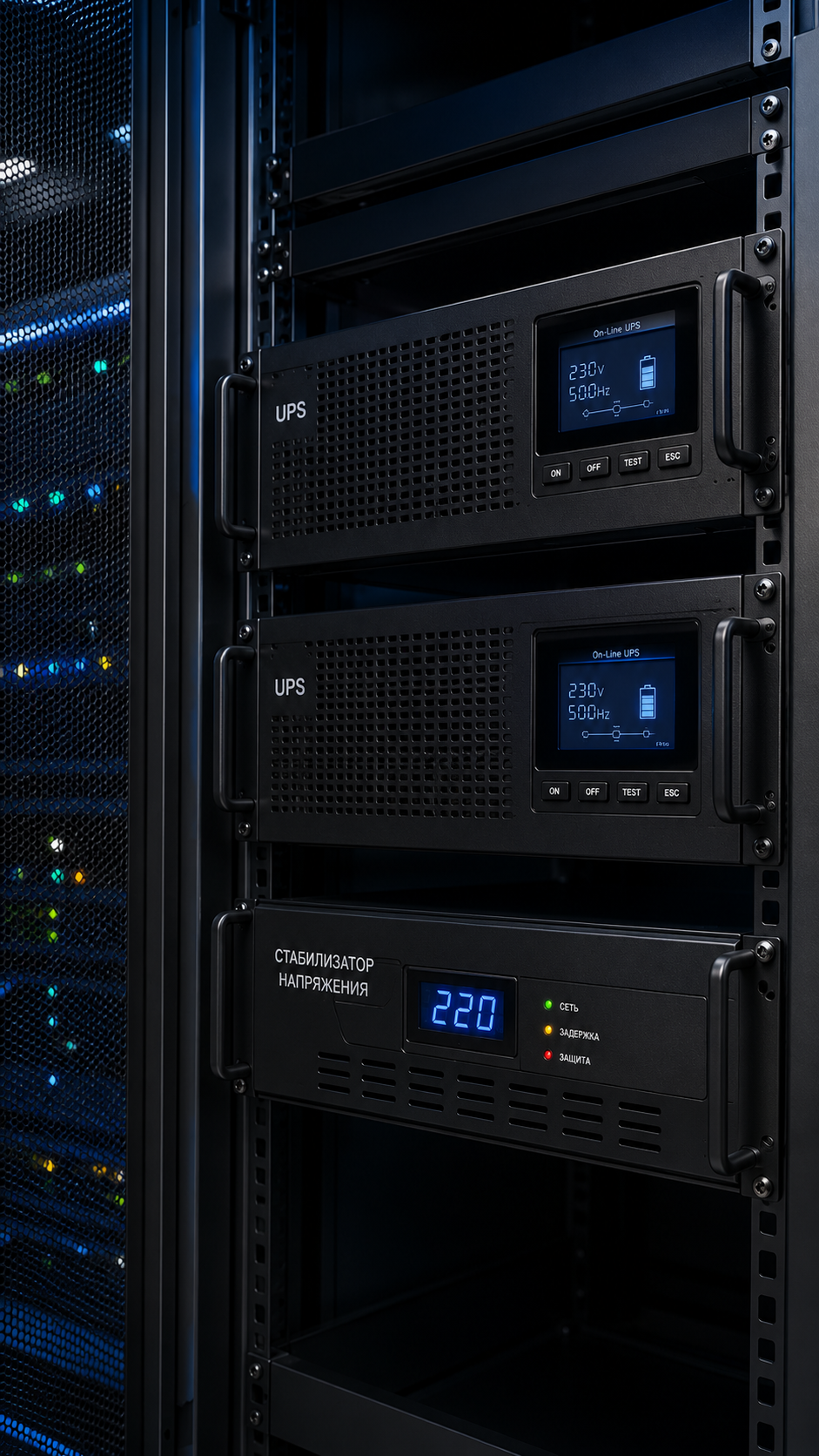

4. Может ли ИБП защитить AV-систему от пускового тока?

ИБП полезен для защиты от пропадания питания, фильтрации сети и корректного завершения работы серверов или медиаплееров. Но ИБП не заменяет последовательное включение оборудования. Если вся система стартует одновременно, пусковая нагрузка всё равно должна быть рассчитана.

5. Чем управляемый PDU отличается от обычного сетевого фильтра?

Обычный сетевой фильтр просто распределяет питание. Управляемый PDU может включать и отключать отдельные розетки или группы розеток, измерять ток, передавать данные в систему мониторинга и участвовать в сценариях поочередного запуска оборудования.
