Эстетика серверной: почему красивые провода — это залог отказоустойчивости

Эстетика серверной нередко воспринимается как вопрос внешнего порядка: ровные патч-корды, аккуратно собранные стойки, подписанные кабели и отсутствие “спагетти” за оборудованием. Но в инженерной практике это не декоративная деталь, а признак управляемой и надежной инфраструктуры.

Что же вкладывается в выражение “эстетика серверной”? Прежде всего — упорядоченность и функциональность в расстановке стоек с серверным и телекоммуникационным оборудованием, а также грамотная организация кабельной инфраструктуры. Это правильная прокладка кабелей, соблюдение радиусов изгиба, раздельная организация силовых и информационных линий, маркировка, документация и возможность быстро обслуживать систему без случайных отключений.

Техническая эстетика серверной строится не на субъективном ощущении “красиво или некрасиво”, а на проектной дисциплине: правильной прокладке СКС, электропитания, заземления, маркировке, пожарной безопасности и регламентах эксплуатации. Набор требований зависит от объекта, состава оборудования, категории надежности и проектных решений.

Если правила монтажа и эксплуатации выполняются, серверная выглядит эстетично не случайно. Порядок становится следствием правильной инженерной логики. Если же кабели прокладываются хаотично, без маркировки, органайзеров и актуальной схемы коммутации, внешняя небрежность быстро превращается в эксплуатационный риск.

Важнейшее значение имеет правильная прокладка кабелей как при вводе серверной в эксплуатацию, так и в процессе ее дальнейшей работы. Эстетичная кабельная инфраструктура создается и поддерживается при помощи вертикальных и горизонтальных кабельных органайзеров, патч-панелей, оптических кроссов, маркировки, схем коммутации и регламентов изменения подключений.

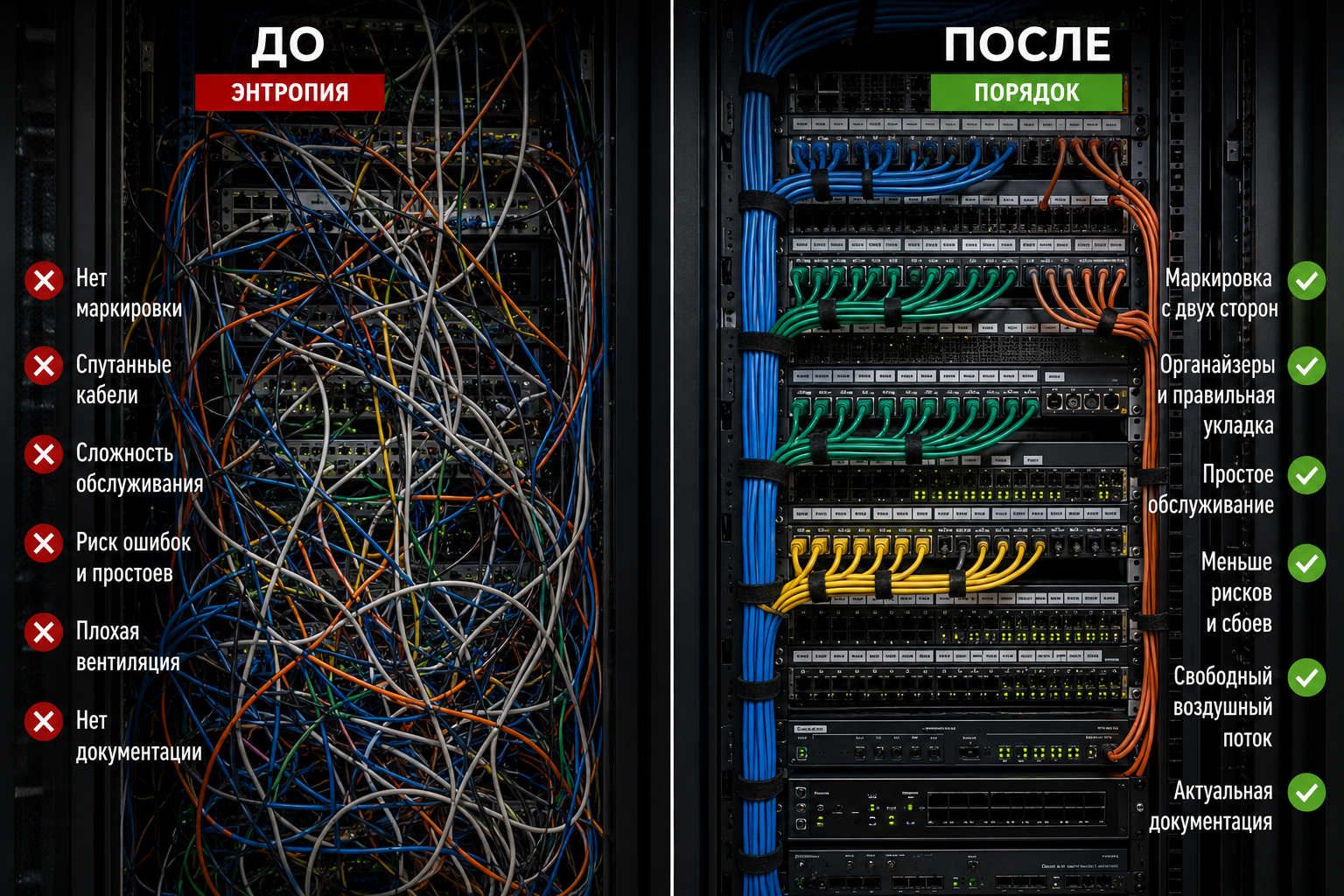

Красивые провода — это, прежде всего, отсутствие “творческого” хаоса со спутанными кабелями в формате “итальянское спагетти”. Энтропия кабельной инфраструктуры действует постепенно: временное подключение после аврала, неподписанный патч-корд, кабель без фиксации, запас провода, оставленный в проходе стойки. По отдельности такие мелочи кажутся безобидными, но со временем они превращают серверную в систему, которую сложно обслуживать и опасно изменять.

Практика эксплуатации серверных показывает: из-за хаоса в кабельной инфраструктуре возрастают риски отказов, увеличивается время диагностики и восстановления, а любое плановое обслуживание может неожиданно привести к простою. В серверной порядок — это не про перфекционизм, а про отказоустойчивость.

Ниже приведены типовые ситуации из эксплуатации серверных и телекоммуникационных шкафов. Они показывают, как на первый взгляд небольшие нарушения кабельного менеджмента могут привести к простою, потере связи или длительной диагностике.

Ситуация 1. Случайно выдернутый патч-корд

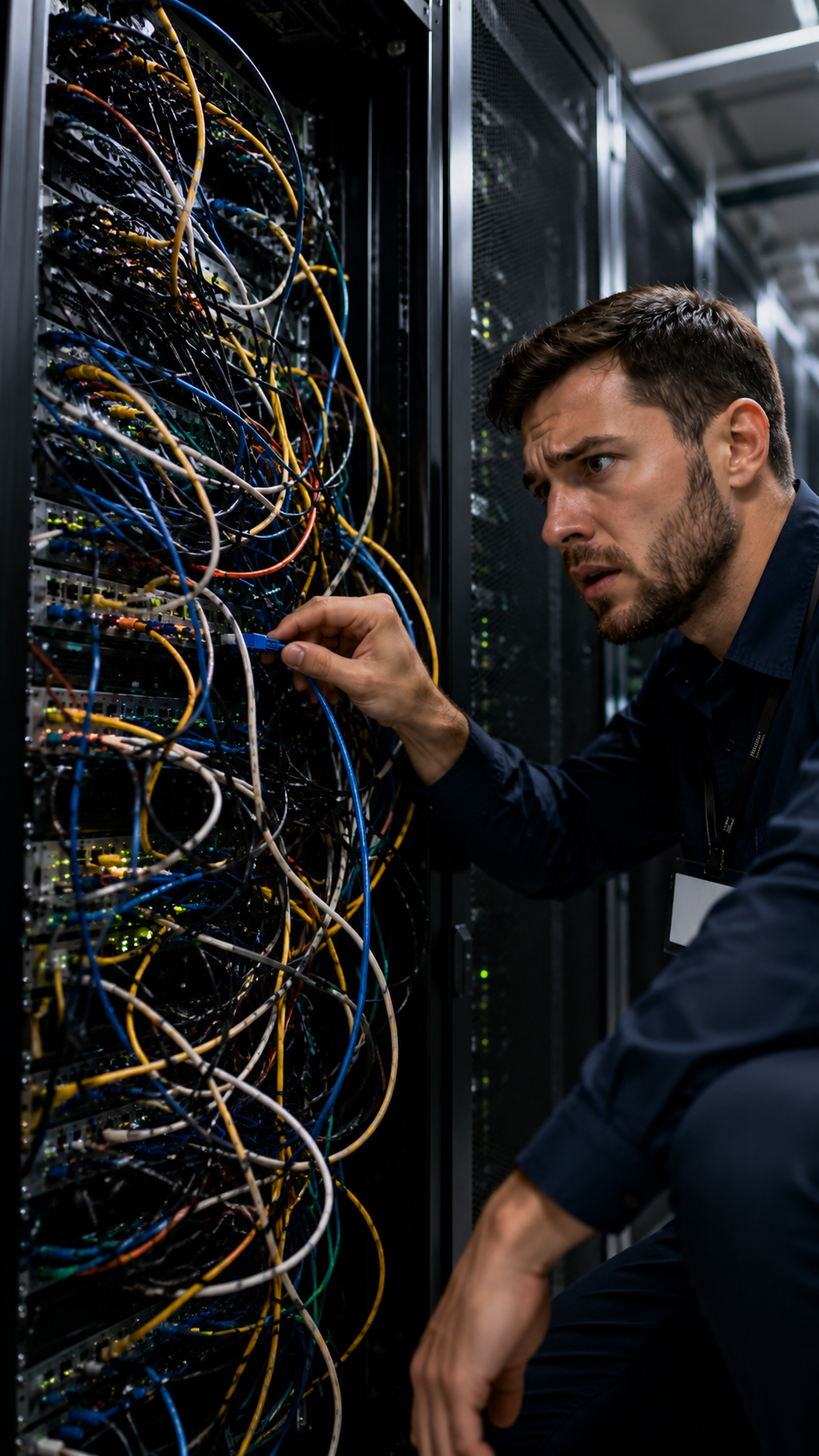

Что произошло: при монтаже нового сервера инженер задел рукой пучок свисающих патч-кордов и выдернул кабель из коммутатора уровня агрегации. В результате часть сервисов или сетевых сегментов потеряла связность, а восстановление заняло больше времени из-за неполной маркировки.

Ошибка: патч-корды были уложены без горизонтальных и вертикальных органайзеров, часть кабелей висела перед портами оборудования, а маркировка была неполной.

Как предотвратить: использовать кабельные органайзеры, разгрузку натяжения, маркировку с двух сторон и регламент работ в стойке перед любым изменением коммутации.

Ситуация 2. Оптический кабель, зажатый дверью шкафа

Что произошло: при авральном подключении нового оборудования кабели проложили временно, с расчетом на последующую аккуратную укладку. Один из оптических кабелей оказался в зоне закрывания двери шкафа и был пережат. Через некоторое время связь с сервером стала нестабильной, а затем линия отказала.

Ошибка: временная прокладка не была оформлена как временная, кабель не был уложен в органайзер, не был проверен радиус изгиба и путь прохождения линии.

Как предотвратить: не оставлять временные подключения без срока устранения, проверять трассу кабеля после закрытия дверей и панелей, соблюдать минимальные радиусы изгиба и использовать организованные кабельные каналы.

Ситуация 3. Силовые и информационные кабели в одном лотке

Что произошло: в серверной силовые кабели и неэкранированные информационные кабели “витая пара” были проложены в одном кабельном лотке без разделения. При росте нагрузки на силовые линии в сети стали появляться ошибки передачи и нестабильность соединений.

Ошибка: силовые и слаботочные трассы не были разделены, не использовались перегородки, экранирование или другие проектные меры по снижению влияния электромагнитных помех.

Как предотвратить: прокладывать силовые и информационные линии раздельно, использовать лотки с перегородками, соблюдать требования проекта, а при необходимости применять экранированные кабели с корректным заземлением и уравниванием потенциалов.

Ситуация 4. Чрезмерный изгиб оптического кабеля

Что произошло: при высокой загрузке канала стали заметны ошибки передачи и нестабильность соединения. Диагностика показала повышенное затухание на оптической линии из-за чрезмерного изгиба кабеля.

Ошибка: при укладке не был соблюден минимальный радиус изгиба оптического кабеля, а кабельная трасса не была проверена после монтажа.

Как предотвратить: соблюдать рекомендации производителя по радиусам изгиба, использовать оптические органайзеры, избегать натяжения и резких перегибов, а после монтажа проверять параметры линии измерительным оборудованием.

Приведенные ситуации наглядно показывают важность точного соблюдения правил монтажа и эксплуатации кабельной системы в серверной. За допущенную небрежность приходится расплачиваться простоем системы, срочным восстановлением и повышенной нагрузкой на инженеров.

Техническая эстетика серверной — это не абстрактная любовь к порядку, а практический показатель зрелости эксплуатации. Если кабели промаркированы, уложены с правильными радиусами изгиба, не мешают охлаждению и отражены в документации, инфраструктура быстрее обслуживается, проще масштабируется и устойчивее переносит изменения.

Красивые провода не гарантируют полного отсутствия аварий, но резко снижают вероятность ошибок, случайных отключений и длительного поиска неисправностей. В серверной порядок — это часть отказоустойчивости.

Главный враг кабельной инфраструктуры — не только разовый монтажный дефект, а отсутствие правил эксплуатации. Даже идеально собранная серверная со временем превращается в “спагетти”, если срочные подключения выполняются без маркировки, документации и последующего приведения трасс в порядок.

Поэтому порядок поддерживается регламентами: кто имеет право менять коммутацию, как оформляются заявки, где фиксируются изменения, как маркируются новые линии и кто отвечает за актуальность схем. При этом необходимо соблюдать проектную документацию, требования профильных стандартов и рекомендации производителей кабелей, стоек, патч-панелей, органайзеров и активного оборудования.

Выделим наиболее важные моменты:

1. Кабельные органайзеры.

   Прокладка кабельных линий должна выполняться с использованием горизонтальных и вертикальных органайзеров. Они обеспечивают правильную раскладку кабелей, предотвращают провисание, снижают нагрузку на порты оборудования и помогают соблюдать допустимые радиусы изгиба. Органайзеры особенно важны в стойках с большим количеством коммутационных портов, где даже небольшая небрежность быстро превращается в плотный кабельный хаос.

2. Патч-панели и оптические кроссы.

   Патч-панели и оптические кроссы обеспечивают надежную и понятную коммутацию каналов передачи данных. Они позволяют изменять схему подключений без постоянного вмешательства в магистральные линии и кабели постоянной прокладки. Правильно организованная коммутационная зона снижает риск повреждения кабелей и ускоряет работы при модернизации, переносе оборудования или поиске неисправности.

3. Радиусы изгиба кабелей.

   Минимальный радиус изгиба зависит от типа кабеля, его диаметра, конструкции и рекомендаций производителя. Важно не допускать изгиба меньше минимально допустимого значения. Для медных кабелей СКС часто ориентируются на минимальный радиус изгиба от 4D в установленном состоянии и больше при монтаже; для оптических кабелей требования обычно строже и могут составлять 10D, 15D, 20D и более. Точные значения нужно брать из документации производителя.

   Главное правило: кабель нельзя перегибать, пережимать, укладывать с натяжением или зажимать дверью шкафа. Нарушение радиуса изгиба может не проявиться сразу, но привести к росту ошибок, деградации сигнала и авариям под нагрузкой.

4. Раздельная прокладка силовых и информационных кабелей.

   Силовые и слаботочные линии следует прокладывать раздельно или разделять перегородками в кабельных лотках. Допустимое расстояние между трассами зависит от типа кабелей, мощности силовых линий, длины параллельной прокладки, наличия экранирования, конструкции лотков и требований проекта.

   Если раздельная прокладка затруднена, применяют экранированные кабели, металлические лотки, перегородки и другие проектные решения. При использовании экранированных кабелей важно обеспечить корректную систему заземления и уравнивания потенциалов. Экран должен быть подключен в соответствии с проектом, стандартами СКС и рекомендациями производителя оборудования. Неправильное заземление экрана может не снизить помехи, а создать новые проблемы.

5. Маркировка.

   Все кабели и патч-корды должны маркироваться с двух сторон. Маркировка должна быть читаемой, устойчивой к внешним воздействиям и соответствовать принятой на объекте системе обозначений. В аварийной ситуации понятная маркировка позволяет быстро определить, откуда и куда идет кабель, не выдергивая его и не прослеживая всю трассу вручную.

6. Цветовая кодировка кабелей.

   Цвет патч-кордов и кабельных маркеров помогает быстро отличать назначение линий: пользовательские подключения, серверные соединения, uplink, management, резервные каналы, телефонию, системы безопасности или временные подключения. Цветовую схему желательно закрепить во внутреннем стандарте и применять последовательно во всех стойках. Важно: цветовая кодировка не заменяет текстовую маркировку, а только ускоряет визуальную идентификацию.

7. Документация и карта коммутации.

   Каждое подключение должно быть отражено в схеме, журнале изменений или системе учета: порт патч-панели, порт коммутатора, назначение линии, владелец сервиса, дата изменения и ответственный инженер. Без актуальной документации даже аккуратно уложенные кабели со временем становятся непредсказуемыми.

8. Регламент изменений.

   Любое изменение коммутации должно выполняться по понятному регламенту: заявка, согласование, выполнение, проверка, обновление документации и закрытие работ. “Временные” подключения допустимы только как контролируемая мера с обязательным сроком устранения. Именно временные решения чаще всего становятся источником постоянного хаоса.

9. Запас кабеля и сервисные петли.

   Кабель должен иметь разумный запас для обслуживания, но не образовывать хаотичные бухты в стойке. Излишки лучше выводить в организованные зоны, фиксировать мягкими стяжками-липучками и не перекрывать вентиляцию оборудования. Запас должен помогать обслуживанию, а не мешать охлаждению и доступу к портам.

10. Крепление кабелей.

    Для патч-кордов и особенно для оптических линий предпочтительны многоразовые стяжки-липучки. Пластиковые стяжки нельзя затягивать слишком сильно: они могут пережимать оболочку кабеля, ухудшать параметры линии и затруднять обслуживание. Кабель должен быть зафиксирован, но не поврежден фиксацией.
