Убийца сетей: как Multicast-трафик парализует работу офиса

Одна видеотрансляция в конференц-зале может выглядеть безобидно: камера включилась, участники подключились, изображение пошло на экраны. Но если корпоративная сеть не готова к multicast-трафику, через несколько минут вместе с трансляцией могут начать “сыпаться” интернет, IP-телефония, Wi-Fi и бизнес-приложения.

Multicast, или многоадресная рассылка, — это технология передачи данных в IP-сети от одного источника сразу группе получателей. В отличие от Unicast, то есть одноадресной передачи, и Broadcast, то есть широковещательной рассылки, при Multicast данные должны получать только те устройства, которым они действительно необходимы.

При правильной настройке Multicast помогает экономить ресурсы сети. Например, один видеопоток может передаваться сразу нескольким экранам, декодерам или участникам трансляции без создания отдельных копий потока для каждого получателя.

Проще говоря, Multicast похож на рассылку приглашений только тем сотрудникам, которым нужно попасть на конкретное совещание. Если система рассылки работает неправильно, приглашение начинает приходить всем подряд. В сети это означает, что тяжелый видеопоток попадает на лишние порты, занимает полосу и мешает обычной работе.

Сам по себе Multicast не является проблемой. Более того, во многих мультимедийных системах он снижает нагрузку на источник трансляции и каналы связи. Проблемы начинаются тогда, когда сеть настроена неправильно: без сегментации, IGMP Snooping, корректного IGMP Querier, ограничений QoS и мониторинга.

Если IGMP Snooping не настроен или работает некорректно, коммутатор может не понимать, на каких портах есть подписчики multicast-группы. В таком случае unknown multicast может рассылаться по всем портам VLAN, как широковещательный трафик. В результате полезная технология превращается в источник перегрузки сети.

Приведем реальный случай, который произошел в Москве.

Центральный офис компании организовал в реальном времени IP-видеоконференцию со своими региональными представительствами. Для передачи и приема видео- и аудиоинформации использовалась технология Multicast.

Вначале видеоконференция проходила в штатном режиме. Но уже через несколько минут начали проявляться первые признаки сетевой перегрузки.

• через 10 минут упала скорость интернет-канала;
• через 15–20 минут ухудшилась слышимость по IP-телефонии VoIP;
• затем замедлилась работа корпоративных приложений;
• часть пользователей начала жаловаться на недоступность внутренних сервисов;
• примерно через полчаса сеть в здании фактически перестала работать.

Спустя полчаса IP-сеть полностью вышла из строя: во всем здании перестал работать интернет и отключилась IP-телефония. Причиной проблем стал multicast-шторм, вызванный неправильной настройкой сетевой инфраструктуры и избыточным распространением трафика от видеотрансляции.

Что произошло:

• трафик видеотрансляции разошелся по большому числу портов коммутаторов вместо целевых сегментов сети из-за ненастроенной фильтрации multicast-трафика;
• настройки multicast-маршрутизации были выполнены некорректно: часть потоков распространялась за пределы нужных сегментов, а механизмы контроля маршрутов и подписчиков не ограничивали область распространения трафика;
• видеопоток перегрузил корпоративную сеть из-за отсутствия ограничений на полосу пропускания;
• медиапотоки смешались с рабочими данными из-за отсутствия изоляции мультимедийного трафика;
• системы мониторинга не были настроены так, чтобы заранее показать аномальный рост multicast-трафика.

Восстановление сети заняло около трех часов рабочего времени. После инцидента руководство и IT-служба проанализировали ситуацию, пересмотрели настройки multicast-трафика и приняли меры, чтобы подобная авария больше не повторилась.

Multicast-инциденты редко ограничиваются только одним конференц-залом, видеостеной или системой трансляции. Если многоадресный AV-трафик не изолирован и не контролируется, он может затронуть соседние VLAN, uplink-порты, Wi-Fi, IP-телефонию, видеонаблюдение, рабочие приложения и другие сетевые сервисы.

Для IT-специалиста важно заранее понимать, какие устройства могут быть источниками multicast-трафика, какие системы будут подписчиками потоков и через какие участки сети пройдет передача. Без этого multicast легко превращается из механизма оптимизации в источник неконтролируемой нагрузки.

Что нужно определить до запуска multicast-сценариев:

• какие устройства являются источниками multicast-трафика;
• какие устройства должны получать multicast-потоки;
• в каких VLAN находятся источники и получатели;
• нужна ли маршрутизация multicast-трафика между VLAN;
• где должен работать IGMP Querier или multicast-маршрутизатор;
• включен ли IGMP Snooping на всех коммутаторах в нужных VLAN;
• какие uplink-порты и магистральные каналы будут нести основную нагрузку;
• достаточно ли пропускной способности для пикового числа потоков;
• какие QoS-политики нужны для защиты VoIP, Wi-Fi и критичных приложений;
• как будет выполняться мониторинг multicast-групп, источников и загрузки портов.

Отдельное внимание нужно уделить границам распространения multicast-трафика. Потоки не должны выходить за пределы тех сегментов сети, где есть подписчики. Для этого используют VLAN, IGMP Snooping, IGMP Querier, PIM, SSM, ACL, QoS и storm control.

Главный принцип простой: multicast должен быть предсказуемым. IT-специалист должен понимать, откуда идет поток, кто его получает, через какие коммутаторы он проходит и что произойдет при отказе Querier, изменении топологии или подключении нового AV-устройства.

Не каждое AV-устройство использует Multicast по умолчанию. Режим передачи зависит от производителя, прошивки, протокола, настроек системы и выбранного сценария работы. Однако в корпоративных мультимедийных системах есть категории оборудования, которые часто используют multicast- или multicast-подобные сценарии передачи данных.

В чем опасность:

• настройка IP-камер на multicast-передачу может привести к распространению видеопотоков за пределы нужной подсети или VLAN;
• AV-over-IP-кодеры, IPTV-серверы, медиасерверы и системы видеораспределения могут создать значительную нагрузку, если multicast-потоки не ограничены VLAN, IGMP Snooping и политиками QoS;
• один тяжелый видеопоток может занимать десятки или сотни мегабит в секунду, а несколько потоков быстро перегружают uplink-порты;
• если AV-трафик смешивается с рабочими данными, под удар попадают телефония, интернет, Wi-Fi и корпоративные приложения;
• системы видеораспределения используют multicast для передачи сигналов между зонами, поэтому требуют корректной сегментации и контроля подписчиков.

Как избежать проблем:

• подключать AV-устройства к выделенным VLAN;
• настроить IGMP Snooping на коммутаторах;
• использовать IGMP Querier там, где нет multicast-маршрутизатора;
• использовать SSM Source-Specific Multicast для контроля источников multicast-трафика;
• ограничить полосу пропускания для медиапотоков;
• заранее рассчитывать пропускную способность uplink-портов и магистральных каналов;
• тестировать AV-сценарии до запуска в рабочей сети.

Типовые ошибки при внедрении AV-over-IP и multicast-трансляций:

• подключение AV-оборудования в существующую офисную сеть без отдельного VLAN;
• включение multicast-потоков без IGMP Snooping и IGMP Querier;
• использование неуправляемых коммутаторов для мультимедийного трафика;
• отсутствие расчета пропускной способности uplink-портов;
• смешивание видеопотоков, IP-телефонии, Wi-Fi и пользовательского трафика в одном сегменте;
• отсутствие QoS для голоса, видео и критичных приложений;
• нет мониторинга multicast-групп, источников и загрузки портов;
• AV-интегратор не согласовал настройки сети с IT-службой заказчика.

IGMP Internet Group Management Protocol — это протокол, с помощью которого устройства сообщают сети о желании получать multicast-трафик определенной группы.

IGMP Snooping — это функция коммутатора уровня L2, которая анализирует IGMP-сообщения внутри VLAN и формирует таблицу портов, на которые действительно нужно передавать multicast-трафик. Это помогает не рассылать потоки на все порты VLAN без необходимости.

IGMP Querier — это маршрутизатор или L3-коммутатор, который отправляет запросы для обнаружения клиентских хостов, желающих получать многоадресный трафик. Хосты, которым необходим multicast-трафик, отвечают на эти запросы пакетами Membership Report.

Настройка IGMP Snooping и IGMP Querier на управляемых коммутаторах Cisco, Aruba HPE, D-Link, Zyxel и других производителей выполняется по сходной логике, но точный синтаксис зависит от модели, версии операционной системы и сетевой архитектуры. Команды ниже приведены как иллюстрация логики настройки на примере Cisco Catalyst. Перед применением в рабочей сети настройки нужно проверять в документации производителя и тестовой среде.

Базовая логика настройки:

1. Включить IGMP Snooping глобально на коммутаторе.
2. Активировать IGMP Snooping на VLAN, где используется multicast.
3. Настроить IGMP Querier, если в VLAN нет multicast-маршрутизатора.
4. Определить mrouter-порт, если это требуется архитектурой.
5. Ограничить лишний multicast на пользовательских портах.
6. Проверить таблицы подписчиков и фактическое распространение потоков.

IGMP Snooping:

Switch> enable
Switch# configure terminal
Switch(config)# ip igmp snooping
Switch(config)# ip igmp snooping vlan 100
Switch(config)# ip igmp snooping vlan 100 mrouter interface ethernet 1/0/1

IGMP Querier:

Switch> enable
Switch# configure terminal
Switch(config)# ip igmp snooping querier
Switch(config)# ip igmp snooping vlan 10 querier address 192.168.10.1

Настройка mrouter-порта, через который коммутатор ожидает multicast-маршрутизатор или источник multicast-маршрутизации:

Switch> enable
Switch# configure terminal
Switch(config)# interface GigabitEthernet 0/1
Switch(config-if)# ip igmp snooping mrouter

Ограничение multicast на порту:

Switch(config)# interface GigabitEthernet0/5
Switch(config-if)# ip igmp snooping limit 10
Switch(config-if)# ip igmp snooping mrouter-limit 1

Что проверить после настройки:

• есть ли подписчики multicast-групп только на нужных портах;
• не распространяется ли поток на пользовательские порты без подписчиков;
• не перегружаются ли uplink-порты;
• работает ли IGMP Querier в нужном VLAN;
• не конфликтуют ли настройки multicast с политиками безопасности и QoS;
• видит ли система мониторинга рост multicast-трафика и источники потоков.

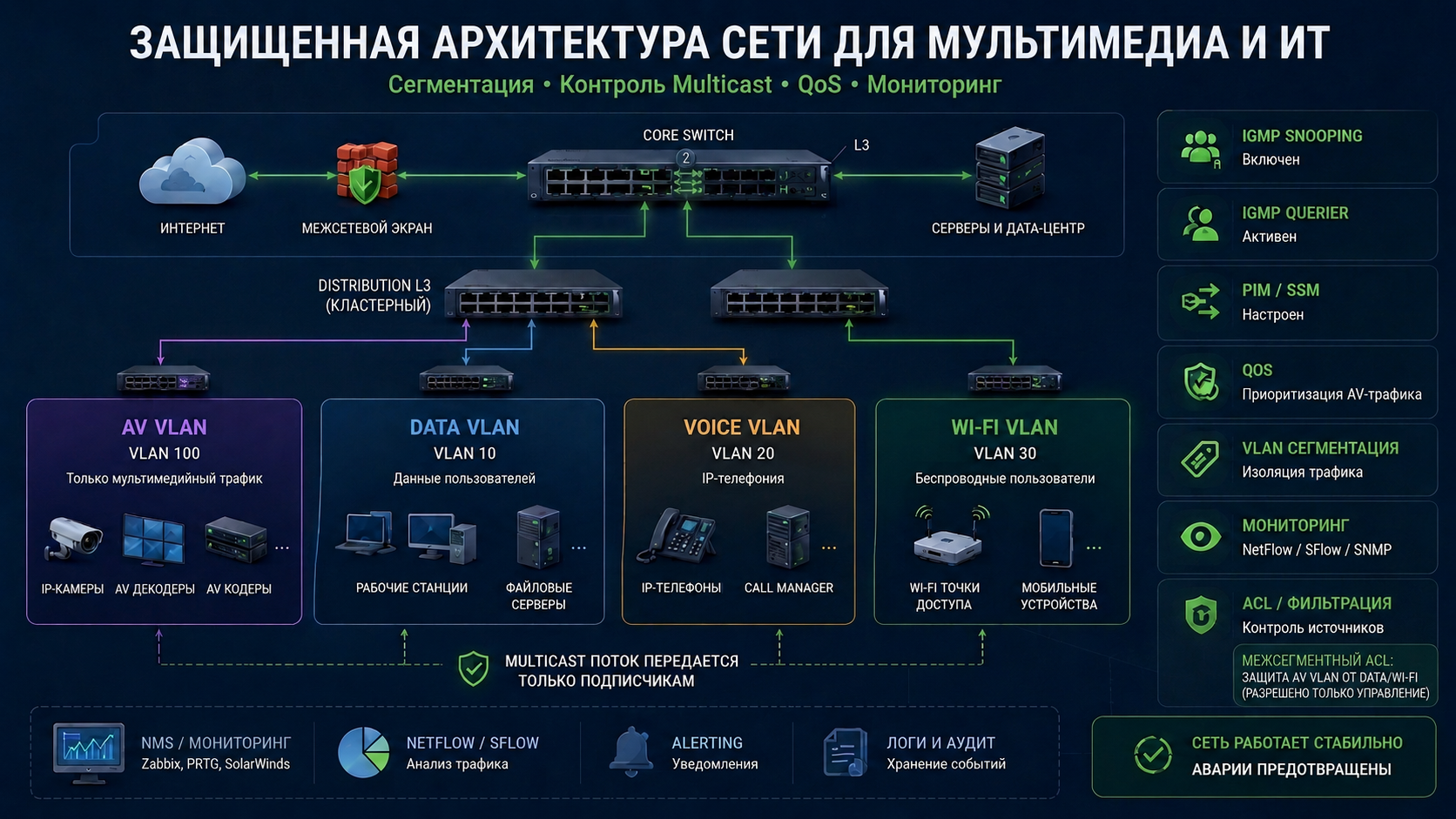

Для изоляции многоадресного AV-трафика от корпоративных данных применяют комплексный подход: выделяют отдельные VLAN, настраивают IGMP Snooping и IGMP Querier, используют QoS, контролируют multicast-группы и регулярно мониторят сетевую нагрузку.

Главная задача — не просто “включить multicast”, а сделать его управляемым: определить источники, подписчиков, VLAN, маршруты, ограничения полосы, правила безопасности и параметры мониторинга.

Иерархическая маршрутизация PIM.

PIM Protocol Independent Multicast — это семейство протоколов, используемых для управления multicast-маршрутизацией.

• PIM Sparse Mode SM — сбалансированное решение для крупных сетей, где multicast-получатели распределены по разным сегментам.
• PIM Source-Specific Multicast SSM — оптимизированный и более контролируемый вариант, при котором получатель подписывается на поток от конкретного источника.

Использование SSM Source-Specific Multicast.

SSM — это многоадресная рассылка с привязкой к источнику, позволяющая хостам подписываться на трафик от строго определенного IP-адреса. Вместо того чтобы принимать данные от любого отправителя внутри multicast-группы, клиент запрашивает поток от конкретного источника. Это снижает риск неконтролируемого распространения трафика.

VLAN для медиапотоков и QoS.

Для multicast- и AV-трафика выделяется отдельный VLAN. Настройка IGMP Snooping выполняется на тех VLAN, где действительно используется многоадресный трафик. Механизм QoS Quality of Service классифицирует, маркирует, приоритезирует трафик и при необходимости ограничивает его через policing или shaping. Благодаря этому медиапотоки не смешиваются с корпоративными данными и не вытесняют критичные сервисы.

Мониторинг.

• NetFlow и sFlow используются для анализа multicast-трафика и выявления аномальных источников;
• Zabbix, PRTG и другие системы мониторинга помогают контролировать загрузку портов, доступность устройств и состояние сетевой инфраструктуры;
• ACL и другие механизмы фильтрации могут применяться для блокировки подозрительных или несанкционированных multicast-источников;
• уведомления помогают инженерам реагировать до того, как перегрузка приведет к полному отказу сети.

Чек-лист перед запуском multicast-трансляции:

• выделен отдельный VLAN для AV- или multicast-трафика;
• IGMP Snooping включен на всех коммутаторах в нужном VLAN;
• IGMP Querier настроен там, где нет multicast-маршрутизатора;
• проверены uplink-порты и запас пропускной способности;
• настроены QoS-политики для голоса, видео и критичных сервисов;
• ограничен unknown multicast, broadcast и лишний flood-трафик;
• проверены STP, RSTP или MSTP и защита от петель;
• источники multicast-трафика известны и задокументированы;
• NetFlow или sFlow передает данные в систему мониторинга;
• проведено тестирование под нагрузкой до рабочего мероприятия.

Дополнительно перед вводом системы в эксплуатацию важно провести тестирование под нагрузкой. Нужно проверить не только работу видеотрансляции, но и влияние AV-трафика на интернет, IP-телефонию, Wi-Fi, корпоративные приложения и мониторинг сети.

Короткий итоговый чек-лист:

• Multicast используется только там, где он действительно нужен.
• AV-трафик изолирован от рабочих данных.
• IGMP Snooping и IGMP Querier настроены корректно.
• Источники multicast-трафика известны и контролируются.
• QoS не позволяет медиапотокам вытеснять критичные сервисы.
• Сеть мониторится через NetFlow, sFlow, Zabbix, PRTG или аналогичные инструменты.
• Есть регламент действий при аварии.

Важно понимать, что Multicast не является врагом корпоративной сети. Наоборот, при правильной настройке он экономит полосу пропускания и оптимизирует трансляции. Однако ошибки в сегментации, IGMP Snooping, multicast-маршрутизации, QoS и мониторинге могут привести к перегрузке сети и остановке ключевых сервисов.

Если в офисе уже были проблемы с multicast-трафиком, это сигнал, что IP-сеть нуждается в аудите и профессиональной настройке. Важно проверить сетевую архитектуру, изолировать AV-трафик, настроить IGMP Snooping, VLAN, QoS, SSM и мониторинг, чтобы мультимедийная инфраструктура работала стабильно и не создавала рисков для бизнеса.

1. Может ли Multicast ухудшать работу Wi‑Fi?

Да, может. В беспроводных сетях multicast- и broadcast-трафик часто передается на низких базовых скоростях, чтобы его могли принять все клиенты в зоне покрытия. Из-за этого даже небольшой объем multicast-трафика может занимать заметную часть эфирного времени.

Особенно это критично для офисов с большим количеством ноутбуков, смартфонов, IP-телефонов и беспроводных презентационных систем. Если multicast-потоки попадают в Wi‑Fi без фильтрации и оптимизации, пользователи могут столкнуться с низкой скоростью, задержками, обрывами голосовой связи и нестабильной работой видеоконференций.

2. Можно ли полностью запретить Multicast в корпоративной сети?

Технически часть multicast-трафика можно ограничить или заблокировать, но полностью запрещать Multicast обычно не стоит. Некоторые сетевые и мультимедийные сервисы используют multicast- или multicast-подобные механизмы для обнаружения устройств, групповых оповещений, IPTV, AV-over-IP, видеонаблюдения и служебного обмена.

Правильный подход — не полный запрет, а управление: определить, где Multicast действительно нужен, ограничить его область распространения, настроить IGMP Snooping, VLAN, ACL, QoS и мониторинг. Так сеть сохраняет функциональность без риска неконтролируемого распространения трафика.

3. Может ли Multicast быть угрозой информационной безопасности?

Да, при неправильной настройке Multicast может создавать дополнительные риски. Например, если multicast-потоки распространяются шире нужного сегмента, устройства за пределами целевой зоны могут получать данные, которые им не предназначены.

Кроме того, злоумышленник или неправильно настроенное устройство может стать источником лишнего multicast-трафика и вызвать перегрузку сети. Поэтому multicast-сценарии важно ограничивать с помощью VLAN, ACL, контроля источников, SSM, мониторинга и регулярной проверки конфигураций.

4. Почему Multicast может работать в тестовой зоне, но создавать проблемы после запуска в офисе?

В тестовой зоне обычно меньше пользователей, устройств, VLAN, uplink-соединений и конкурирующего трафика. Поэтому multicast-трансляция может выглядеть стабильной. Но после запуска в реальной офисной сети поток начинает взаимодействовать с IP-телефонией, Wi‑Fi, видеонаблюдением, рабочими приложениями и другими сервисами.

Если заранее не проверить пропускную способность uplink-портов, настройки IGMP Snooping, Querier, QoS и маршрутизацию между VLAN, проблема может проявиться только под реальной нагрузкой. Поэтому тестировать нужно не только саму трансляцию, но и влияние multicast-трафика на остальные сервисы.

5. Почему неуправляемые коммутаторы плохо подходят для AV-over-IP и Multicast?

Неуправляемые коммутаторы обычно не позволяют гибко настраивать VLAN, IGMP Snooping, QoS, ограничение broadcast/multicast-трафика и мониторинг портов. Из-за этого они не дают администратору достаточного контроля над распространением multicast-потоков.

Для небольших простых подключений такие устройства могут работать, но в корпоративной AV-инфраструктуре они повышают риск перегрузки сети. Для AV-over-IP, IPTV, видеостен и многоадресных трансляций лучше использовать управляемые коммутаторы с поддержкой IGMP Snooping, QoS, VLAN, storm control и средств диагностики.

6. Как понять, что проблема именно в Multicast, а не в интернет-провайдере?

Если пользователи жалуются на “медленный интернет”, причина не всегда находится у провайдера. При multicast-штормах часто деградирует именно локальная сеть: растет загрузка внутренних uplink-портов, появляются потери пакетов между офисными сегментами, ухудшается IP-телефония и становятся недоступны внутренние сервисы.

Чтобы отличить проблему провайдера от внутренней multicast-перегрузки, нужно проверить загрузку портов коммутаторов, объем multicast-трафика, таблицы IGMP Snooping, NetFlow/sFlow-статистику и состояние VLAN, где работают AV-устройства. Если перегрузка видна внутри LAN, а не только на внешнем канале, источник проблемы, скорее всего, находится в офисной сети.
